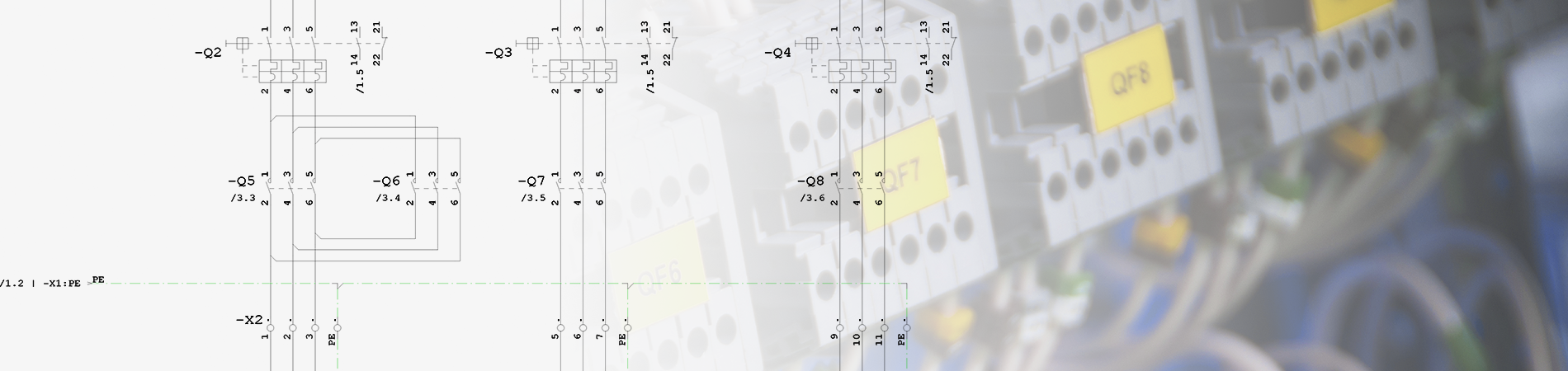

Funktionsbezogener Schaltplan nach Norm
Wir planen, entwickeln und dokumentieren Ihre Nieder- und Kleinspannungs- anlagen im Maschinen- und Anlagenbau sowie in der Industrie- und Gebäudeautomation. Unsere funktionsbezogenen Schaltpläne und Elektroschemata sind anwenderfreundlich für Schaltanlagen- und Schaltschrankbauer, Facility Manager, Instandhaltungs- und Wartungsfirmen sowie Betriebselektriker.
- Symbole nach DIN EN 81346 / 61346
- funktionsbezogene Darstellung
- Export intelligenter PDFs
Wir arbeiten für Sie mit der ersten integrierte CAD/CAE-Gesamtlösung für Elektrotechnik, Schaltschrankbau, Verfahrens- und Fluidtechnik, Gebäudeautomation und Elektroinstallation. Egal, mit welcher Engineering Disziplin wir arbeiten – der Wechsel eines Bauteils korrespondiert mit allen anderen Plänen und ist überall sofort vollzogen. Das vermeidet Fehler und erhöht die Qualität.
ist Bestandteil unserer Software. Ausgezeichnet als beste Datenbank für Artikel und Symbole mit schnellen Such- und Filterfunktionen!

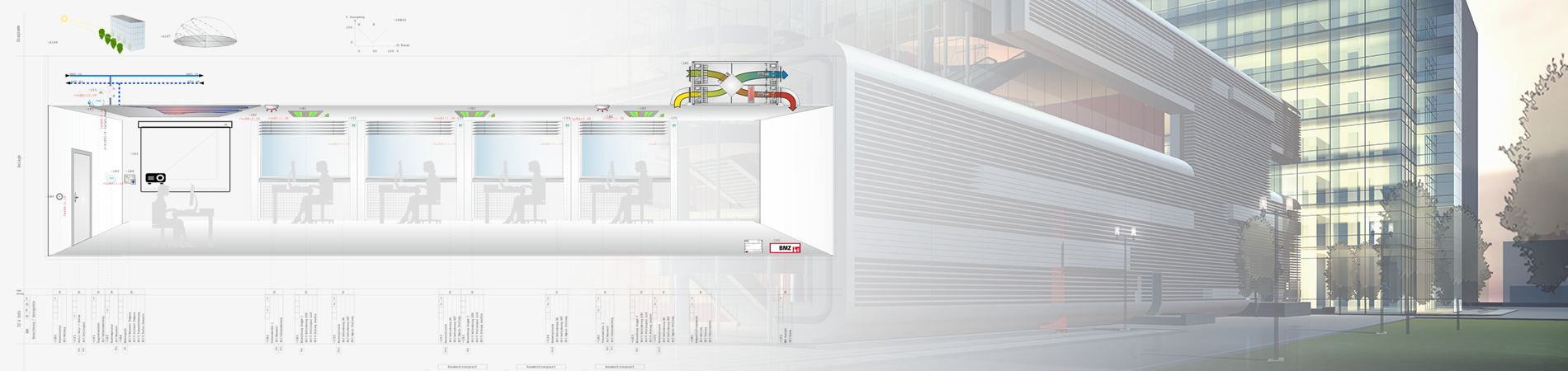

Smarte Gebäudeautomation nach Richtlinien
Ihre Anlagen- und Regelschemata erstellen wir normengerecht und unsere Funktionslisten sind gemäß den Richtlinien VDI 3814 und VDI 3813 für die gesamte Gebäudeautomation aufgebaut. Die in einem Schema platzierten Symbole werden mit konkreten Produkten und dazugehörigen Herstellerdaten aus unserer umfangreichen Datenbank hinterlegt. Die farbige Darstellung von Anlagen- und Funktionsschemata in allen gängigen Formaten mit der anschließenden Auswertung aller Funktionen, Materialien, Feldgeräte und Kabel sorgt für ständige Transparenz und Nachvollziehbarkeit im gesamten Projekt. Die disziplinübergreifende Einbindung aller Materialdaten in die E-CAD-Umgebung (Stromlaufplan-Erstellung, Schaltschrankaufbau-Planung, Elektroinstallations- und Verteilerplan) sorgt für fehlerfreies Arbeiten.
- Funktionen nach VDI 3814 und 3813
- Anlagenkennzeichnungsschlüssel
- Import Export CAD Pläne
Durch die Möglichkeit des CAD-/PDF-Imports externer Pläne aus anderen Gewerken der technischen Gebäudeausrüstung wie Heizung, Lüftung, Kälte und Elektrotechnik kann auf Basis dieser Vorleistungen zeitsparend und effizient weitergeplant werden.
Unsere Software ist auf Geschwindigkeit getrimmt: Der logische Aufbau und die intuitive Oberfläche wurden mit dem goldenen „e“ für die beste Benutzerfreundlichkeit ausgezeichnet. Durch die einfache Bedienung sind wir schneller, intuitiver und sicherer für eine effiziente Erstellung Ihrer Dokumentation.
Für die eindeutige Identifikation von Bauteilen erfolgt eine automatische Anlagen- und Adresskennzeichnung – angefangen von einer Kennzeichnung des Gebäudes über die Strukturkennzeichnung bis zur Signalkennzeichnung. Damit ist eine hohe Effizienz vom Erstellungsprozess bis zum Betrieb der Anlage gewährleistet.

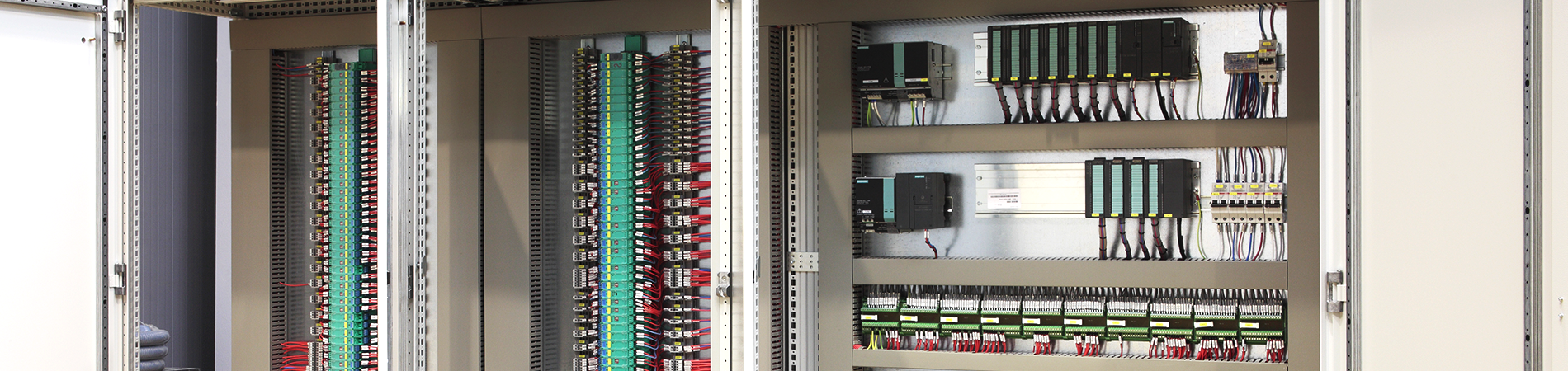

Exakte Schaltschränke nach Mass
Für die Erstellung Ihres Schaltschrankes ist eine genaue Disposition unverzichtbar. Sie profitieren zum Beispiel von der exakte und optimale Platzierung der Bauteile oder der Kollisionsprüfung von Objekten und Berechnung der Drahtlängen und des Drahtroutings schon während der Planung. Auch der Füllgrad der Kabelkanäle ist jederzeit erkennbar. Bohrdaten für Meterware wie zum Beispiel Tragschienen werden entsprechend konfiguriert. Die 3D-Ansicht vermittelt eine bessere räumliche Vorstellung des Schaltschranks. Alle erzeugten Daten stehen per Knopfdruck für die Herstellung von Drähten und Kabelbündeln, Labeldruck, Montageplatten und Schranktüren auf NC-Fertigungszentren zur Verfügung.
- exakte Auslegung der SGK Masse
- 3 D Ansichten vom Schaltschrank
- Export für Fertigungszentren
Ihre Schaltschränke planen und fertigen wir auf Basis von Stromlaufplänen und Daten aus anderen E-CAD-Systemen. Inklusive der Beschriftung und Herstellung von Kabeln und Drahtsätzen oder der Übertragung der erzeugten Daten an NC-Automaten von Kiesling, Komax oder Steinhauer. Alle Funktionen sind Bestandteil unserer Dienstleistung und können entsprechend angeboten werden.

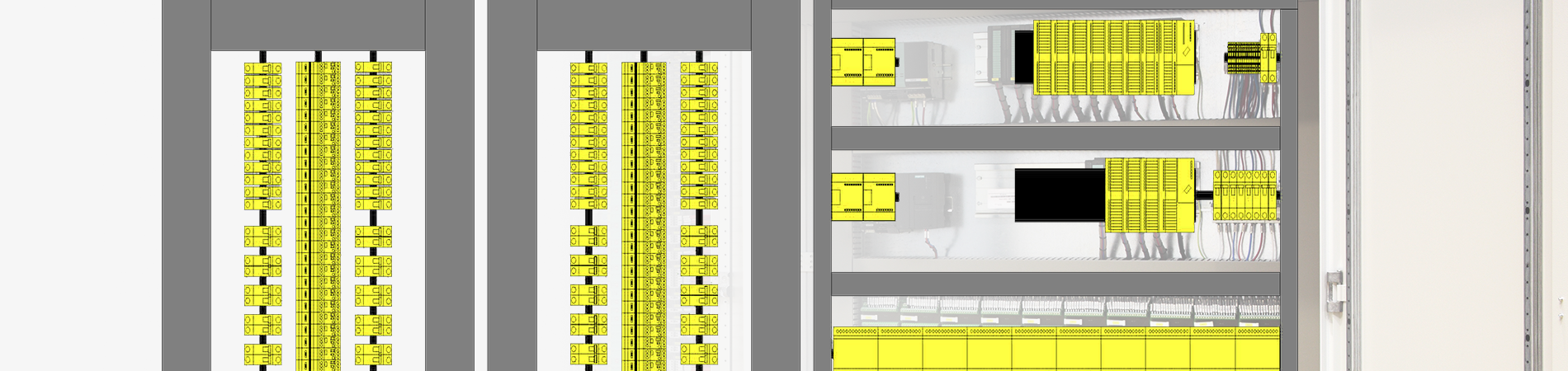

Die 3D-Ansicht vermittelt eine bessere räumliche Vorstellung des Schaltschranks und mit dem integrierten Kollisionsschutz von Bauteilen steht einem individuellen Schaltschrank für Sie nichts mehr im Weg.
FAQ – 25 Fragen & Antworten zur Elektrokonstruktion EDLux AG
1. Was versteht man unter Elektrokonstruktion?
Elektrokonstruktion umfasst die Planung, Entwicklung und Dokumentation von elektrischen Anlagen — vom Schaltplan bis zum fertigen Schaltschrank — inklusive Normierung und Funktionssicherheit.
2. Für welche Gebäude bzw. Projekte eignet sich Schaltschrankbau von EDLux?
Für Industrieanlagen, Gewerbebauten, Gebäudeautomation-Projekte, Bestandsanlagen, Neubauten sowie für Maschinen- und Anlagenbau.
3. Welche Normen berücksichtigt EDLux bei der Planung von Niederspannungsanlagen?
Alle Schaltpläne und Dokumentationen erfolgen gemäß gängigen Normen wie DIN EN 81346 / 61346 und relevanter Sicherheits- und Elektrostandards.
4. Was sind funktionsbezogene Schaltpläne und warum sind sie wichtig?
Funktionsbezogene Schaltpläne zeigen elektrische Funktionen und Verbindungen klar strukturiert — sie erleichtern Installation, Wartung und bieten Transparenz für Montage- und Facility-Teams.
5. Warum ist eine konsistente CAD-/CAE-Datenbasis vorteilhaft?
Weil Änderungen zeitgleich allen Dokumenten aktualisiert werden — das verhindert Fehler, spart Zeit und erhöht die Planungssicherheit bei komplexen Projekten.
6. Was steckt hinter „Schaltschrankbau nach Mass“?
Maßgeschneiderte Schaltschränke mit 3D-Planung, optimierter Verdrahtung, Draht- und Kabelbündelung, Fertigungsdaten und passgenauer Dokumentation — perfekt für Ihre Anlage.
7. Kann EDLux auch bestehende CAD-Daten externer Planer übernehmen?
Ja — Fremddaten können importiert, validiert und in eine einheitliche Planungs- und Fertigungsstruktur überführt werden.
8. Welche Vorteile bietet eine große Artikeldatenbank bei der Elektrokonstruktion?
Schnelle Auswahl von normgerechten Bauteilen, Vermeidung von Fehlbestellungen, konsistente Dokumentation und einfachere Wartung.
9. Was beinhaltet MSR- bzw. Automationsschema bei EDLux?
Regel- und Steuerfunktion für Lüftung, Heizung, Klima etc. inklusive Elektroschemata — Grundlage für Automations- und Gebäudeleittechnik.
10. Warum ist 3D-Schaltschrankaufbau relevant?
Er vereinfacht Montage, Verdrahtung, Kollisionsprüfung, Drahtlängenberechnung und Fertigung — reduziert Fehler und spart Zeit & Kosten.
11. Für wen ist die Service- und Dokumentationsleistung von EDLux interessant?
Für Auftraggeber, Betriebsmannschaften, Wartungsfirmen, Facility Management — besonders bei komplexen oder großen Anlagen.
12. Welche Vorteile bietet eine normgerechte Schaltplan- und Dokumentationserstellung?
Erhöhte Sicherheit, Transparenz, bessere Wartbarkeit, Einhaltung gesetzlicher Anforderungen und klare Nachvollziehbarkeit.
13. Wann lohnt sich der Einsatz von Elektrokonstruktion & Schaltschrankbau durch EDLux?
Bei Neubauten, Sanierungen, Modernisierungen von HLKSE-, Gebäudeautomations- und Industrieanlagen — je komplexer, desto sinnvoller.
14. Welche Gewerke werden typischerweise durch EDLux abgedeckt?
Niederspannungs- und Kleinspannungsanlagen, Steuer- und Regeltechnik, Gebäudeautomation, Schalt- und Verteilerschränke, Elektroinstallation.
15. Wie wichtig ist eine gute Dokumentation für Service und Wartung?
Sehr wichtig — sie dient als Grundlage für Wartungspläne, Instandhaltung, Fehlersuche und erleichtert langfristigen Betrieb und Nachrüstung.
16. Was bedeutet „verdrahtet nach aktuellem Standard“?
Dass alle Leitungen, Steckverbindungen, Schutzgeräte, Klemmen und Anschlüsse normgerecht dimensioniert, gekennzeichnet und dokumentiert sind.
17. Wie flexibel sind Elektro-Pläne bei Änderungen oder Erweiterungen?
Dank CAD-/CAE-Datenbasis lassen sich Änderungen effizient umsetzen — beliebige Anpassungen werden konsistent weitervererbt.
18. Welche Rolle spielt Elektrokonstruktion in der Gebäudeautomation?
Sie bildet die Basis: ohne korrekte Schalt- und Steuerpläne, Verdrahtung und Dokumentation ist Automatisierung, MSR und Gebäudeleittechnik nicht möglich. Wikipedia+1
19. Kann EDLux auch komplexe Industrie- und Anlagenprojekte realisieren?
Ja — das Leistungsspektrum reicht von kleinen Maschinenanlagen bis zu grossen Industrie- und Anlagenbauten mit komplexen Automations- und Steuerungssystemen.
20. Welche Vorteile bietet ein E-CAD-basiertes Engineering gegenüber klassischer Planung?
Mehr Effizienz, weniger Fehler, schnelle Änderungen, konsistente Dokumentation, bessere Planungssicherheit und Zeitersparnis. English+1
21. Ist EDLux in der Lage, Normen und Standards umzusetzen?
Ja — Schaltpläne und Konstruktionen werden normgerecht nach aktuellen Richtlinien erstellt, sodass Sicherheit und Compliance gewährleistet sind.
22. Wie läuft ein typischer Projektablauf bei Elektrokonstruktion ab?
Analyse → Planung & Schaltplanerstellung → Schaltschrankbau/ Verdrahtung → Dokumentation → Inbetriebnahme → Service & Wartung.
23. Welche Dokumente liefert EDLux bei Übergabe aus?
Elektrische Schaltpläne, Stromlaufpläne, Stücklisten, Verdrahtungs- und Kabellisten, Schaltschrankdokumentation, 3D-Aufbaupläne, PDF-Exports, E-CAD-Dateien.
24. Warum ist ein professioneller Schaltschrankbau wichtig?
Weil fehlerhafte Verdrahtungen, unklare Dokumentation oder mangelhafte Komponenten zu Ausfällen, Sicherheitsrisiken und hohen Nachkosten führen können.
25. Wie unterstützt EDLux bei der Wartung und späteren Erweiterung?
Durch vollständige Dokumentation, klare Kennzeichnung, konsistente Datenbasis und bei Bedarf Ersatzkomponenten oder Erweiterungen — alles mit Blick auf langfristige Betriebssicherheit.
